Avant d’approfondir les deux principaux objectifs de ce mémoire, se pose le problème essentiel de
la cartographie des applications. En effet, pour pouvoir indiquer quels composants sont utilisés par
un scénario de test, il faut déjà pouvoir lister de manière exhaustive l’ensemble des composants de
l’application et les identifier de manière unique.
Comme indiqué dans l’état de l’art, nous ne nous sommes pas servis de KDM. Cependant, bien que
fortement simplifié, nous nous en sommes grandement inspirés pour concevoir le métamodèle
« Migration Platform ». La réalisation de ce métamodèle est le fruit d’un travail commun entre mon
responsable, M. Breton, un collègue, M. Pacaud et moi-même. Plus précisément, mon rôle a été de
concevoir les parties afférentes aux tests :
· Le paquetage architecture des tests (« Testing Architecture », cf. Figure 20)
· Le paquetage données de test (« Testing Data », cf. Figure 21)
· Le paquetage traçabilité (« Traceability », cf. Figure 28)
Ces diagrammes de classe sont détaillés dans les § 3.2.2 et 3.2.3.

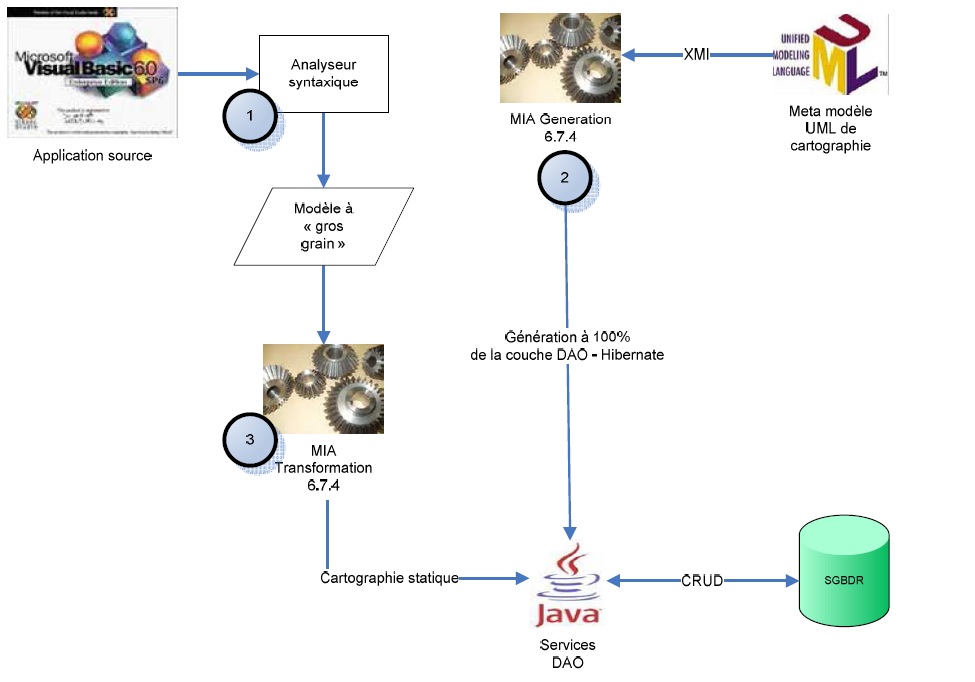

Figure 17 : Processus d’alimentation de la cartographie d’application
Le métamodèle « Migration Platform » a été réalisé avec le modeleur UML MagicDraw, sous la
forme d’un modèle UML. Il est décrit principalement par des paquetages, des classes, des attributs
et des relations. MIA Generation permet d’importer un fichier XMI(15) exporté depuis MagicDraw.
Nous nous en sommes servi afin de générer entièrement la couche de persistance DAO(16) Hibernate
dans le langage Java(17) (cf. Figure 17 étape 2). Nous remplissons ainsi deux des contraintes
initialement fixées, à savoir une façon simple d’exposer les données aux outils de la chaîne
d’évolution d’architecture. Mais aussi, une solution performante, car même en cas de volumétrie
importante, c’est sur le moteur de base de données relationnelle (SGBDR(18)) que repose
principalement ce problème, or il est justement prévu pour ça. Cette couche de persistance sera
intégrée aux outils sous la forme d’une archive Java (Jar) déposée dans des répertoires prédéfinis,
par exemple : \tools\lib.
La Figure 17 qui présente le processus de cartographie des applications, permet de voir l’ensemble
des actions qui, en partant de l’analyse du code source, permet de peupler la base de données
« Migration Platform ». En premier lieu se déroule l’analyse syntaxique du code source (cf. Figure
17, étape 1) afin de produire un modèle de l’application à « gros grain ». Ce modèle est du même
niveau que KDM et ne descend pas jusqu’aux instructions mais s’arrête aux méthodes et aux
relations qui les unissent. On évite aussi, grâce à ce niveau de modèle, des problèmes de volumétrie.
En effet, il n’est pas rare d’avoir à « découper » des applications sources en plusieurs parties afin
que le volume des modèles soit compatible avec les outils MIA, on parle ici de modèles XMI
d’environ une centaine de mégaoctets. Ce découpage pose de sérieux problèmes de résolution de
type à l’analyseur, lorsqu’une classe qui est décrite dans un modèle est utilisée dans un autre.
Après avoir déposé l’archive Java issue de l’étape 2 dans le répertoire prévu à cet effet, et effectué
quelques paramétrages (adresse de la base de données, type de serveur), MIA Transformation peut
lire le modèle de l’application source fourni par l’analyseur syntaxique, et peupler la base de
données « Migration Platform » (cf. Figure 17, étape 3).

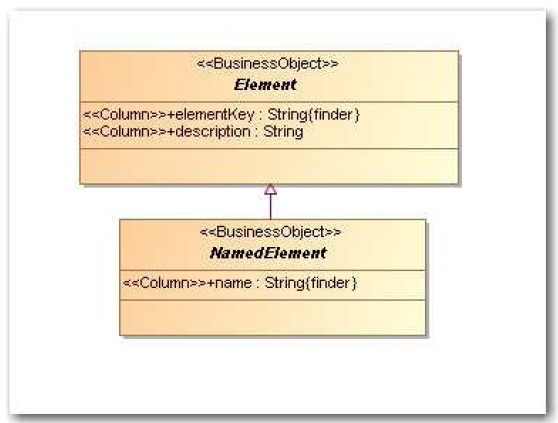

Figure 18 : Diagramme de classe du paquetage « Core »
(source Sodifrance, extrait du métamodèle « Migration Platform »)

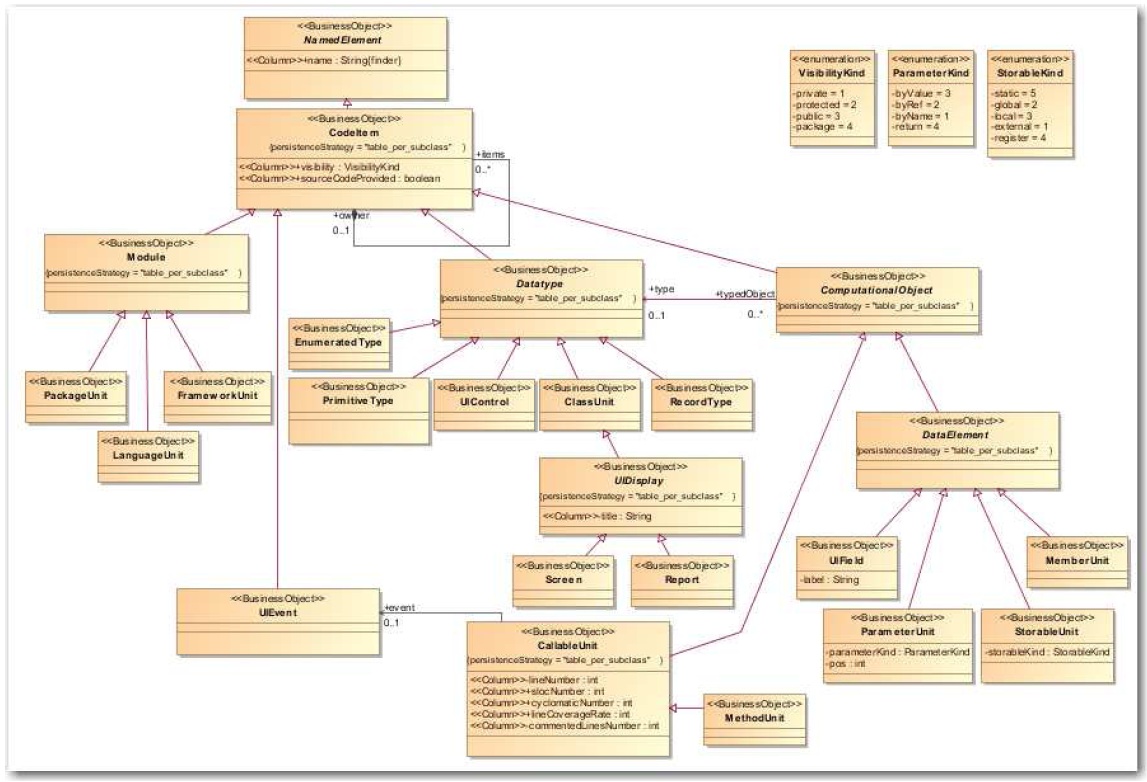

Figure 19 : Diagramme de classe du paquetage « CodeItems »
(source Sodifrance, extrait du métamodèle « Migration Platform »
Attardons-nous un instant sur la manière dont sont identifiés les éléments au sein de la base. Les
classes servant à la cartographie héritent de la classe « Element » (cf. Figure 18 et Figure 19). Cette
classe possède une propriété « elementKey » qui est essentielle. En effet, c’est elle qui assure
l’identification de manière unique de chaque élément. La construction de cette clé répond à des
règles très strictes qui, on le verra par la suite, devront être respectées à tous les niveaux du
processus de migration. Ce formalisme consiste à reprendre l’ensemble de la clé de l’élément
parent, et à y ajouter l’identifiant de l’élément courant.

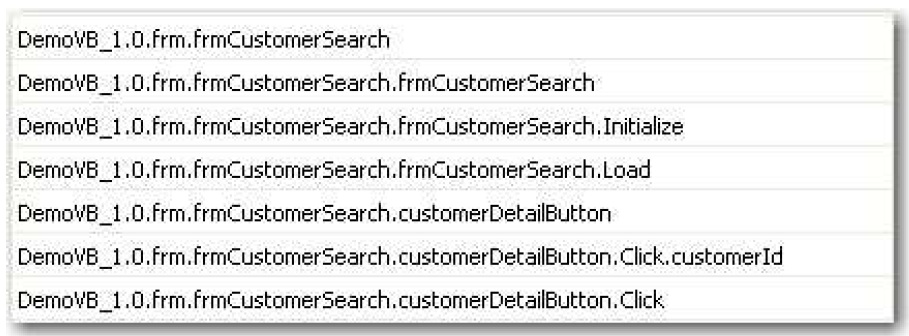

Tableau 1 : Exemples de clefs
Le Tableau 1 montre un exemple concret de cette notation avec le modèle « DemoVB_1.0 ». Le
conteneur « frmCustomerSearch » se trouve dans le répertoire « frm ». L’écran
« frmCustomerSearch » contient les événements « Initialize » et « Load », et a aussi un contrôle
graphique nommé « customerDetailButton ». Ce dernier a un événement « Click » qui utilise une
variable « customerId ».
Ce système de classification arborescente permet de lister l’ensemble des composants de
l’application de manière exhaustive. L’élément racine correspond au modèle présent en base et
représente l’application, vient ensuite s’il y a lieu, l’arborescence des répertoires, puis les fichiers.
Dans le modèle de l’application source, le type du fichier : écran, classe, module, etc., a déjà été
déterminé par l’analyseur syntaxique. Enfin, on retrouve les méthodes, leurs propriétés, et le type de
retour s’il s’agit des fonctions. Le fait d’avoir intégré l’arborescence complète des fichiers, permet
de prendre en compte plusieurs fichiers portant le même nom mais présents dans des répertoires
différents.

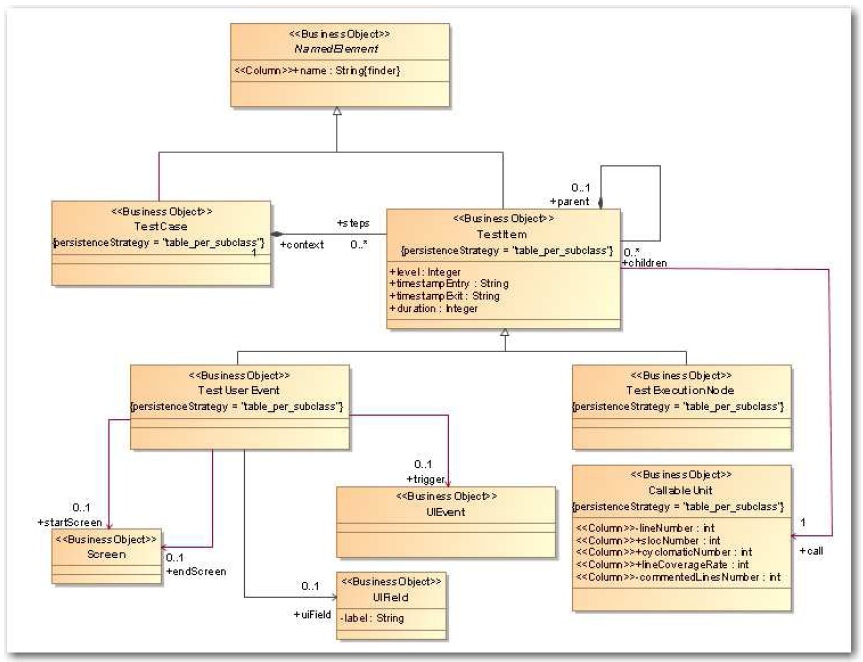

Figure 20 : Les classes du paquetage architecture des tests (« Testing.Architecture »)
du métamodèle « Migration Platform »

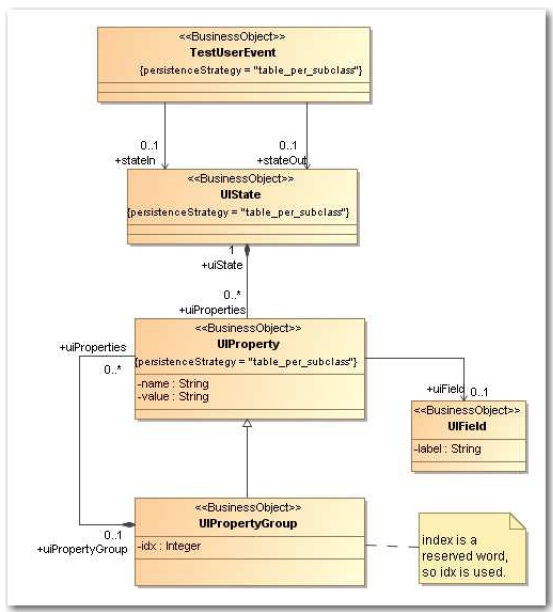

Figure 21 : Les classes du paquetage données de test (« Testing.Data »)
du métamodèle « Migration Platform »
15 XMI : XML Metadata Interchange
16 DAO : Data Access Object
17 Java : langage de programmation orienté objet
18 SGBDR : Système de Gestion de Base de Données Relationnelle.
