I. ETUDE DE L’EXISTANT
Nous ne saurions débuter ce travail sans avoir une idée claire et précise sur l’existant quel qu’il soit.
La première tâche a été de rencontrer différentes personnes qui entretiennent directement ou indirectement une relation avec le service informatique de
REZOLUTIONSYSTEM.
Il s’agit principalement de M. GUY-ROLAND KOUAKOU ; M. NGUESSAN FERDINAND DIBY responsable informatique de M. DORE JACQUES et de M. N’GUESSAN MATHURIN.
Après quoi, nous avons réellement débuté le travail en menant différentes recherches. Cette méthodologie de travail nous a permis d’avoir une connaissance large de l’existant.
I.1 PRESENTATION DE L’EXISTANT
Une bonne compréhension de l’environnement Télécom et informatique aide à déterminer la portée du projet d’implémentation d’une solution d’interconnexion de services à majorité IP.
Il est essentiel de disposer d’informations précises sur l’infrastructure réseau physique et les problèmes qui ont une incidence sur le fonctionnement du réseau.
En effet, ces informations affectent une grande partie des décisions que nous allons prendre dans le déploiement de la solution d’interconnexion.
Il s’agira donc pour nous de rassembler les informations relatives à l’organisation de l’existant.
Ici, nous allons faire l’inventaire de tous les outils informatiques, du réseau de Télécommunication et des services TRIPLE PLAY qui feront l’objet d’interconnexion.
I.1.1 LE LAN DE REZOLUTIONSYSTEM
Le recensement des outils informatiques associés aux services TRIPLE PLAY de REZOLUTIONSYSTEM du siège nous a donné :
– LES SERVEURS
Un serveur est un dispositif informatique matériel et logiciel qui offre des services à différents clients. Les serveurs que nous disposons dans le réseau de REZOLUTIONSYSTEM, sont tous dans une salle machine et présentent différentes caractéristiques énumérées comme suit :

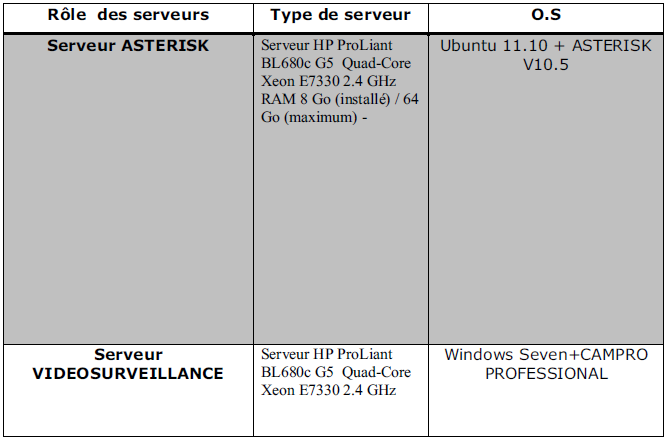

Tableau 1 : Les serveurs de REZOLUTIONSYSTEM
– LES APPLICATIONS
Les applications de REZOLUTIONSYTEM sont diverses et installées sur les serveurs contenu en salle machine.
Nous disposons d’environs deux(2) applications qui feront l’objet d’interconnexion.
Les utilisateurs travaillent en temps réel sur ces applications mentionnées dans le tableau ci-après.

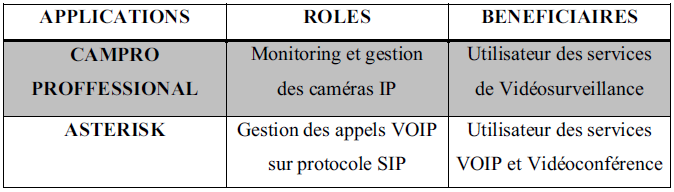

Tableau 2 : Les Applications de REZOLUTIONSYSTEM

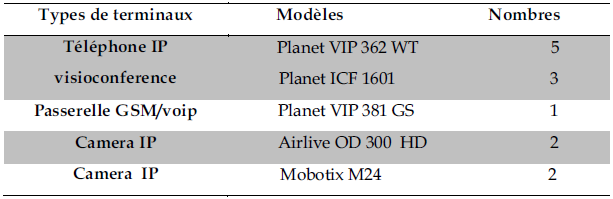

– LES EQUIPEMENTS TERMINAUX

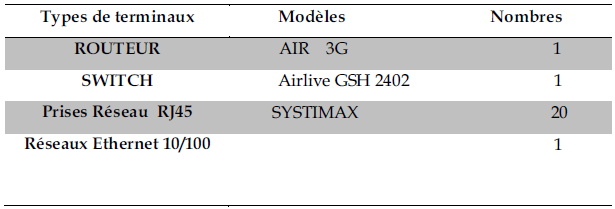

– LES EQUIPEMENTS D’INTERCONNEXION
De façon plus précise, le réseau LAN du siège de REZOLUTIONSYSTEM, est un réseau FAST ETHERNET commuté à 10/100Mbps, essentiellement basé sur une topologie en étoile.
Les normes de câblage réseau utilisées sont 100 BASE-FX et 100 BASE TX. Seule la dorsale est définie et câblée en utilisant des paires torsadées FTP catégorie 6.
Il dispose :
– D’une salle serveur concentrant les équipements et les applications ;
– D’équipement d’interconnexion et des terminaux ;
– Des équipements de protection électriques (UPS) ;
– Un système de refroidissement centralisé ;
– D’un système d’accès biométrique utilisant l’empreinte digitale ;
Ces équipements interviennent et contribuent au bon fonctionnement du réseau local de l’entreprise.

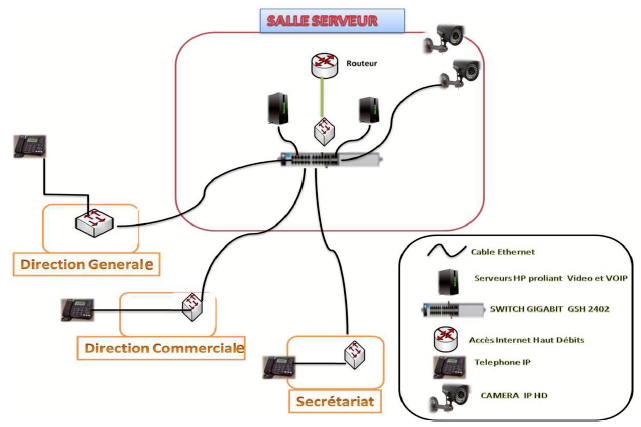

Figure 2 : Architecture Physique de l’existant

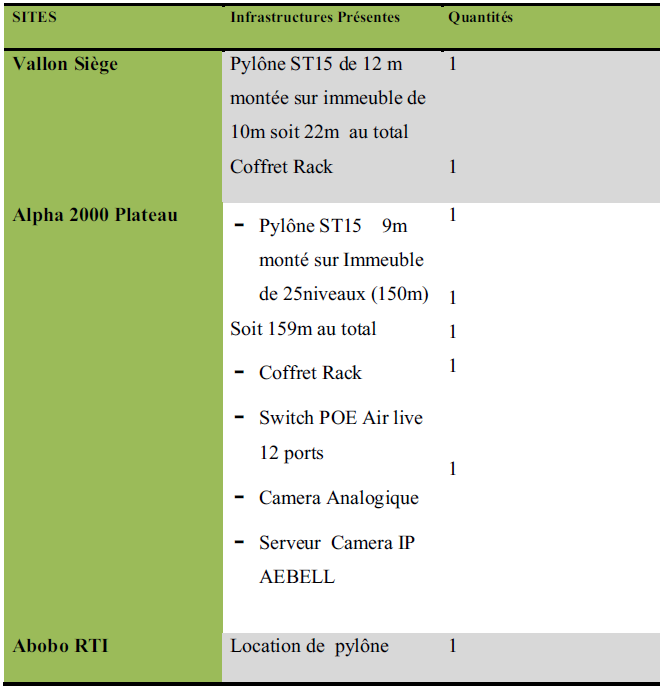

I.1.2 LES INFRASTRUCTURES HYPERFREQUENCES DE REZOLUTIONSYSTEM
En plus du réseau local du siège de REZOLUTIONSYSTEM que nous venons de décortiquer plus haut, Il existe un réseau de point relais répartis sur trois sites dans la zone d’Abidjan à savoir :
– le site du Vallon ;
– Le site D’Alpha 2000 Au plateau ;
– Le site d’Abobo RTI ;
II. CRITIQUE DE L’EXISTANT
Le siège de REZOLUTIONSYSTEM abrite tous les services TRIPLE PLAY à rendre accessibles sur Le lieux de l’exposition au Plateau dans le cadre du salon SIMBANK 2012.
Il comprend entre autres comme point forts :
– Présence de dorsale (réseau coeur) à base de paires torsadées catégorie 6 ;
– Disposition de Switch performants et de haute gamme dont un Switch OVOSLINK 24 ports GSH 2402 GIGABIT ces Switch en effet peuvent être réutilisés à profit ;
– Mise à disposition de deux machines serveurs d’application vidéosurveillance et VOIP ;
– La salle serveur est très bien protégée avec onduleurs et des systèmes de refroidissement ;
– Trois stations relais existantes avec infrastructure hyperfréquences exploitables à profit ;
– Equipement haut de gamme pour une communication VOIP et Vidéoconférence au Format H264 avec protocole SIP ;
– Une connexion internet haut débits à 2Mbps ;
– L’existence de pare-feux et d’antivirus sur les Serveurs de l’entreprise ;
Les points à déplorer sont :
– Impossibilité pour tous ces services d’être pour l’instant accessible le jour de l’exposition au salon SIMBANK 2012 ;
– Un plan d’adressage réseau moins optimal et évolutif ;
– Les équipements du réseau Utilisent une authentification Par défaut (Login par défaut) ;
– Pas de sécurité logicielle pour les réseaux existants (filtrage, authentification) ;
III. SPECIFICATIONS DES BESOINS
Suite à la critique de l’existant, quelques besoins ont été relevés à fin de pallier aux contraintes précédemment mentionnées.
III.1 LES BESOINS FONCTIONNELS
Ce sont les besoins exprimés par le service technique de REZOLUTIONSYSTEM pour mener a bien se projet.
Dans ce cadre, nous allons :
– Proposer une architecture physique d’interconnexion sans fil (Norme HYPERLAN) avec débits adaptés comme exigés par les services TRIPLE PLAY présents dans le LAN de REZOLUTIONSYTEM à savoir :
. La VOIP avec la possibilité d’avoir 10 appels simultanés en vidéoconférences au format H264 ;
. La télé vidéosurveillance avec la possibilité de faire passer 2 flux vidéo IP HD depuis des caméras situées au siège jusqu’au lieu de l’exposition ;
. L’accès Internet haut débits à 2Mbps pour plus de 200 utilisateurs ;
~ Proposer un plan d’adressage par SUBNETTING (sous réseaux) pour limiter les domaines de diffusion ;
~ Configurer 10 nouveaux utilisateurs sur un serveur VOIP basée sur ASTERISK ;
~ Centraliser la gestion des adresses et d’éviter des conflits d’adresses IP ;
~ Déployer un serveur DNS qui permettra la résolution de nom dans le réseau local ;
~ La sécurité des accès au réseau (mot de passe : longueur, caractères spéciaux, filtrage) ;
III.2 LES BESOINS NON FONCTIONNELS
Les besoins non fonctionnels représentent les exigences implicites auxquelles le système doit répondre.
Ainsi à part les besoins fondamentaux, notre système doit répondre aux critères suivants :
– La simplicité d’utilisation des services implémentés ;
– La centralisation de l’administration et de la gestion des utilisateurs ;
– La performance du réseau (temps de réponse) ;
– La disponibilité aux heures de charge (heures de connexion) ;
– La fiabilité (moyenne de temps de bon fonctionnement, Le temps moyen de rétablissement) ;
– La gestion de sauvegarde des fichiers ;
– La documentation du réseau ;
