Comme dit précédemment, les fonctions logiques sont dérivées de leurs réalisations électriques. Donc chaque fonction logique (AND, OR, XOR, NAND, NOR, NOT) à une représentation qui correspond à son équivalent électrique.

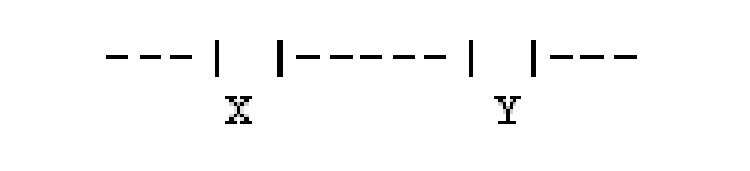

Équivaut à X AND Y

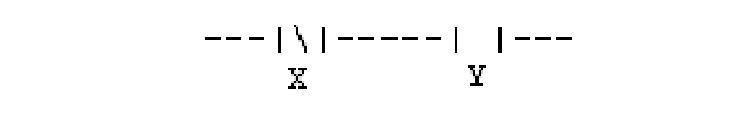

Équivaut à NOT(X) AND Y
Équivaut à X OR Y

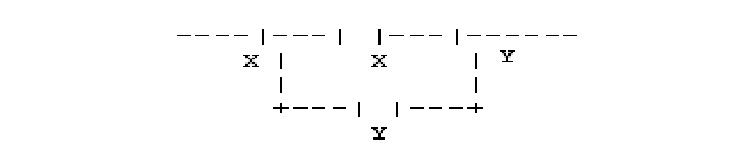

Équivaut à S = X. (Y+Z): (exemple plus compliqué)
