Les températures sont données ont (°c) :
L’écart maximum de température obtenu est de 0.8 °C. Ce résultat préliminaire, bien que satisfaisant et qu’on n’a pas pu réduire, est dû, à notre avis, à l’absence de la paroi latérale.

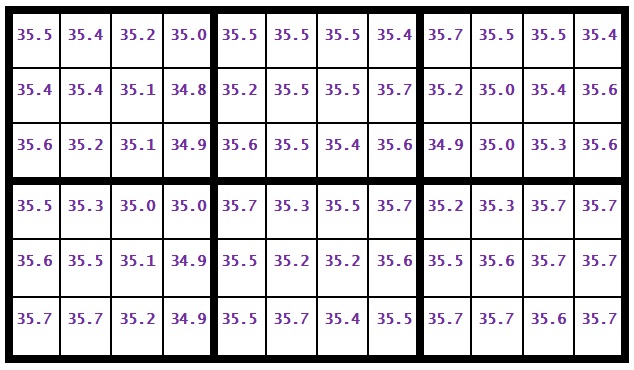

-Les valeurs des températures :
La surface isotherme est décomposée en 6 grandes parties représentant les 6 résistances, et chaque partie et décomposée en 12 petits carrées identiques. La température est prise au centre de chaque petit carré.
Tout au long de notre travail, nous avons utilisé le matériel disponible au niveau du laboratoire « TP LMD» de la faculté de physique ; à savoir :
Une Plaque métallique contenant 6 résistances de valeurs :
r1= 54 Ω, r2 = 54 Ω, r3 = 58 Ω, r4 = 38 Ω, r5 = 58 Ω, r6 = 53 Ω.
Des rhéostats de : 100 ohm ; 40 ohm ; 10 ohm.
Un ampèremètre.
Un ohmmètre.
Des baguettes en plexiglas.
Des tubes de colle.
Des interrupteurs.
Des fils conducteurs.
Dominos.
Du polystyrène.
Un thermomètre digital.
Différents outils.
